概述

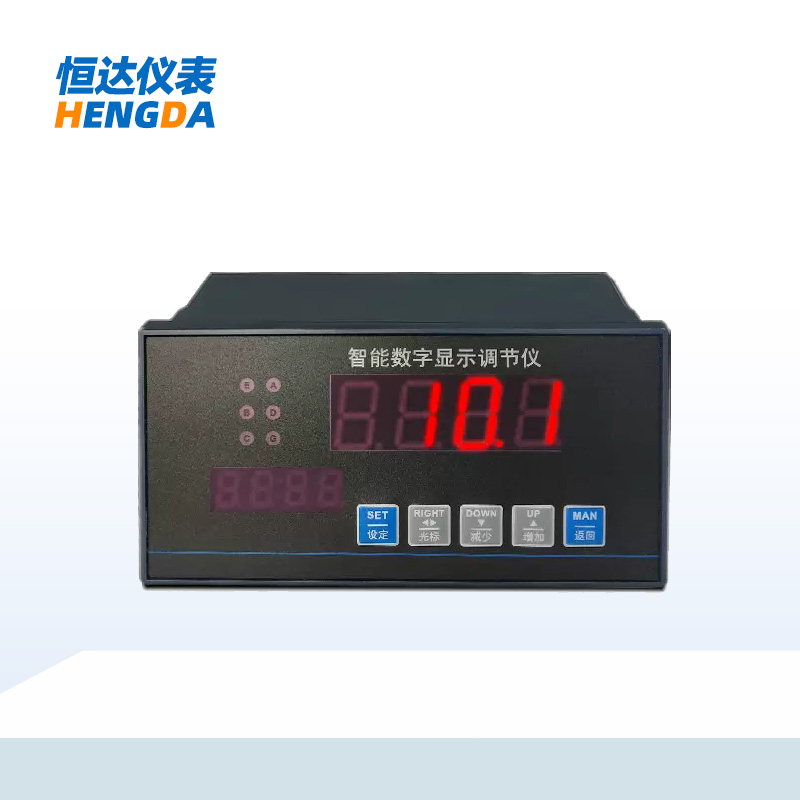

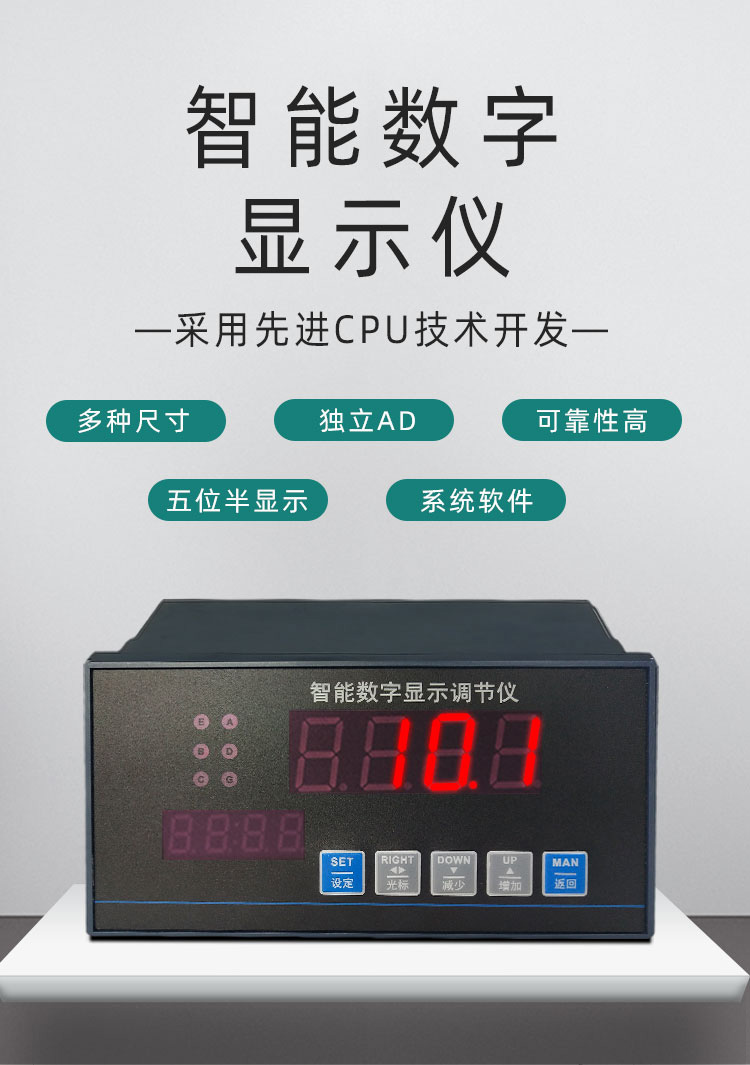

HW-XMTA系列智能数字(显示)调节仪采用专用集成芯片，汇集了目前自动系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O、EPROM、D/A转换等功能电路，辅以博采众长，精心编制、反复调试的软件系统，使仪表具有不同凡响的卓越功能，是目前国内仅有的超小型、智能化、免维护仪表之一。

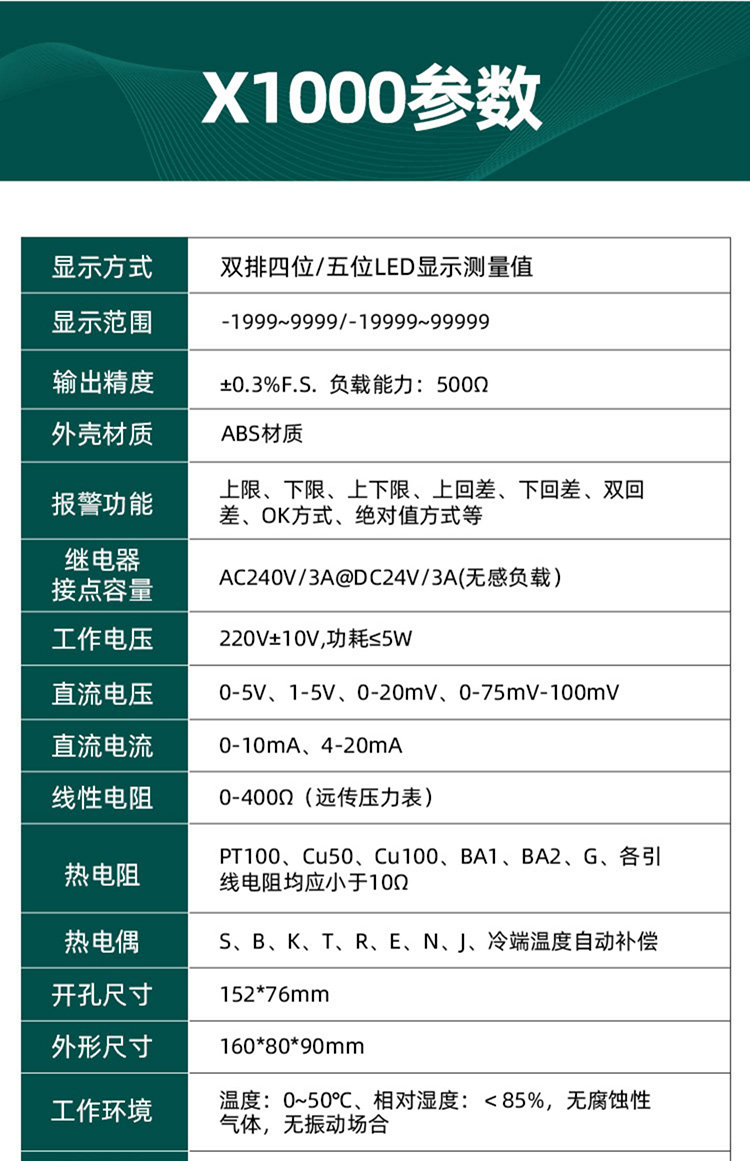

| 主要技术指标 |
准确度: ±0.3%F·S+1d±0.5%F·S
调节控制精度:位式:±0.5F·S
报警功能: 上限、下限、上下限、上回差、下回差、
双回差、OK方式、绝对值方式等。
变送输出精度:±0.3%F·S
负载能力: AC220V≤6W
工作环境要求: 温度:0～50℃
湿度:＜85%RH
无腐蚀性气体，无震动场合。
| 主要技术指标 |
输入阻抗: 0-10mA:500Ω
4-20mA:250Ω
DC.V:200KΩ
热电偶及mV:≥10MΩ
冷端自动补偿精度0～40℃
范围在内±0.3℃
脉冲幅值: 步骤范围: 0.01～1000Hz
热电阻: 三线制输入3×10Ω以内完全补偿
继电器接点容量:AC220V2A
| 特点 |
无飞线、无电位器，所有的校准和功能可通过键盘由软件完成。
控制量、过程量、双重显示，简洁直观。

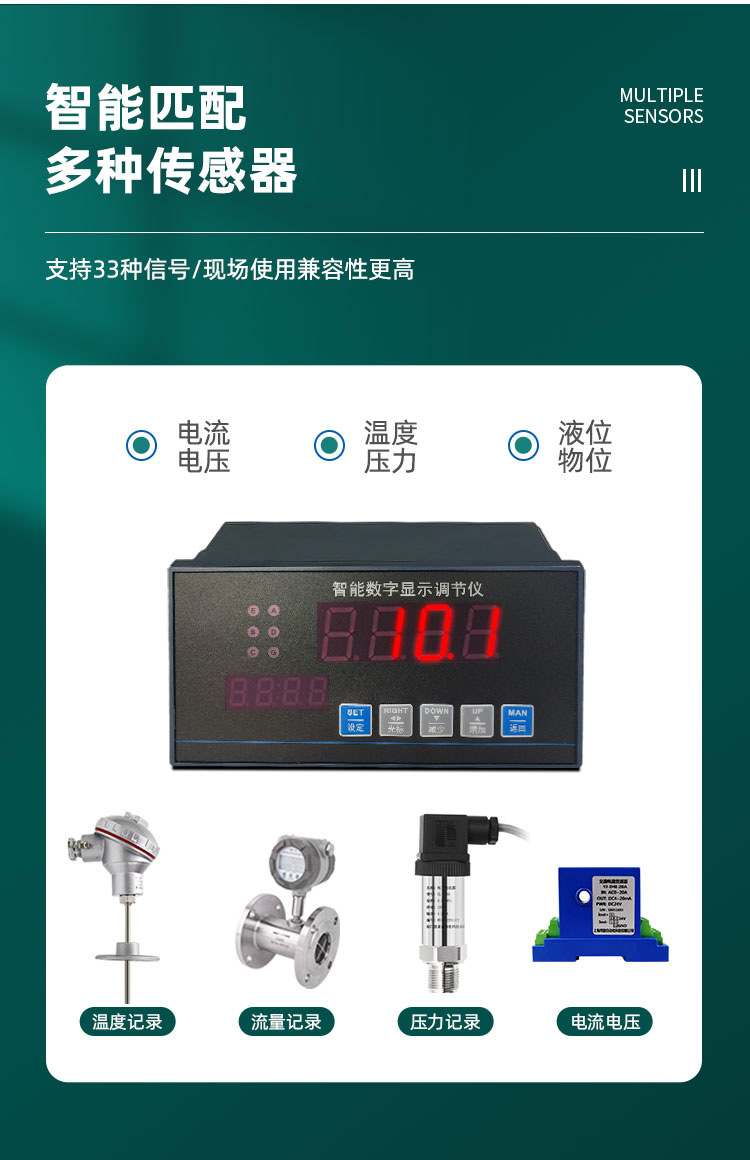

22种输入信号，选择范围宽。
模拟输出量可设置为0～10mA或4～20mA。
断阻、断偶、断线故障报警。

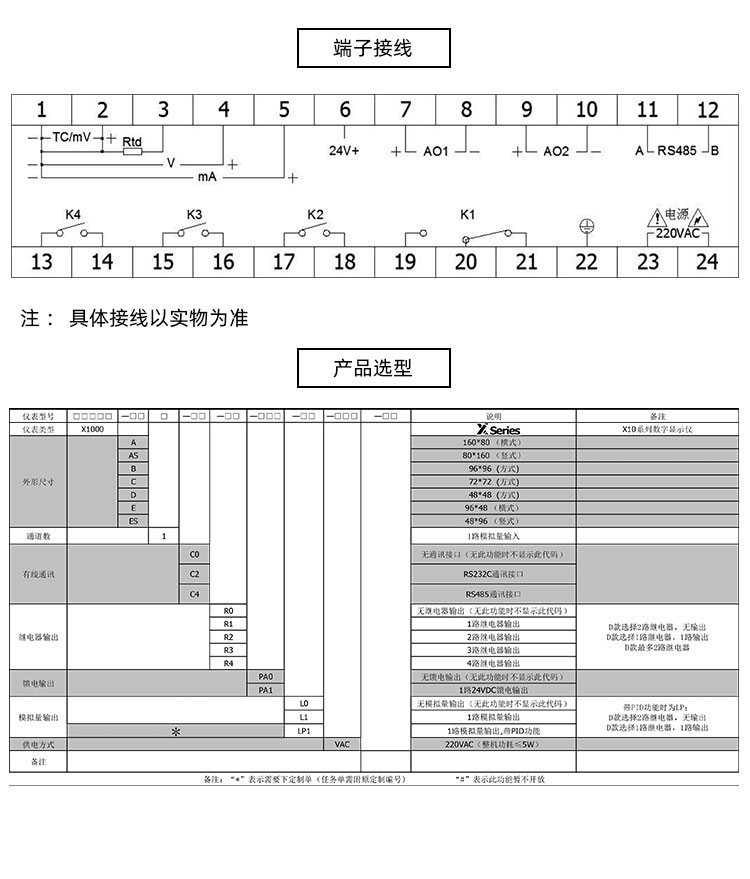

代码 | 说明 | |
HD-100 | 智能数字显示调节仪 | |
外型尺寸 | A/D | 横式160×80×80mm |
A | 横式160×80×125mm | |
A/S | 竖式80×160×125mm | |
B | 方式96×96×110mm | |
C | 方式96×48×110mm | |
C/S | 竖式48×96×110mm | |
D | 方式72×72×110mm | |
F | 方式48×48×110mm | |
T | 特殊/自定表壳 | |
报警输出 | - B□ | B0无报警输出；B1-B4，1-4点报警 |
变送输出 | -X1 | 4-20mA输出 |
- X2 | 0-10mA输出 | |
-X3 | 1-5V输出 | |
- X4 | 0-5V输出 | |
通讯输出 | -P | 微型打印机 |
- R | 串行通讯RS232 | |
- S | 串行通讯RS485 | |
馈电输出 | - | 无馈电输出 |
-V12 | 带DC12V馈电输出 | |
-V24 | 带DC24V馈电输出 | |
-W | 220VAC供电 | |
输出信号 | -Sn | 参见"输入信号类型表" |
